詳細說明
生產線布置圖

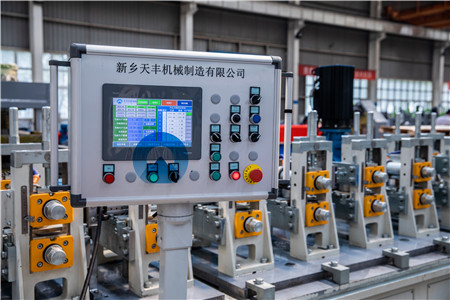

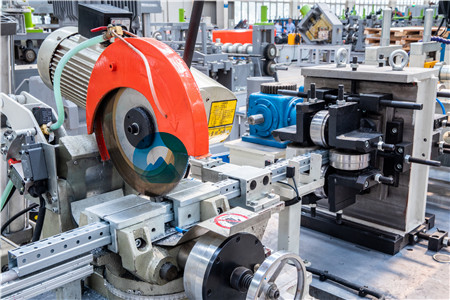

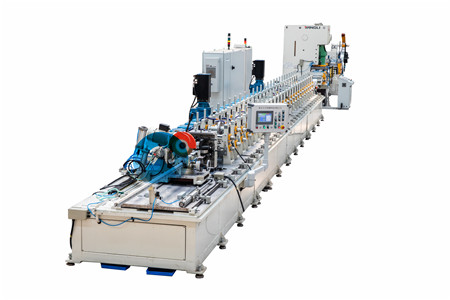

TF35×28動力柜立柱生產線產品是由電器控制，開卷機，校平機，剪切對焊機(簡易),伺服送料系統，沖床，定位導向組，滾壓成型，定徑校型，不停機切斷，無動力雙側出料等工藝的自動化集成設備。要求最好在線沖缺口一次完成，實驗確實無法實現，再考慮線下配置專用液壓站進行二次沖缺工序，然后進行打包堆垛 本立柱輥壓成型生產線，整線生產速度約2-8米/分鐘，產品外形公差±0.5mm，伺服送料精度±0.15mm;整線具備短路、過壓、過流、缺相保護功能，能自動檢測記錄鋸片鋸切次數、沖頭沖切次數、伺服電機溫度報警、氣壓，潤滑加油可以在觸摸屏幕上顯示提示。出現故障時，自動發出聲光報警并顯示故障位置以及顯示故障處理方法，超出范圍，自動停機。
技術參數：
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
1 | 原材料規格 | 鋼材類型 | Q235鍍鋅鋼卷 | ||
| 強度 | MPa | ≤195 | |||
| 厚度 | mm | 1.25mm | |||
| 卷料內直徑 | mm3 | 300 | |||
| 重量 | T | 2 | |||
| 2 | 板型內卷 | mm | Φ380～Φ530mm | ||
| 3 | 生產線速度 | m/min | 8 | ||
| 4 | 軋輥材質 | 鍍鉻15 | |||
| 5 | 輥壓驅動 | 外部電機驅動 | |||
| 6 | 操作系統 | Windows2000 | |||
| 7 | 總電機功率 | Kw | 大約11KW | ||
| 8 | 控制系統 | Plc自動控制系統 | |||
| 9 | 維度(L*W*H) | m | 24*4.5*2.5 | ||

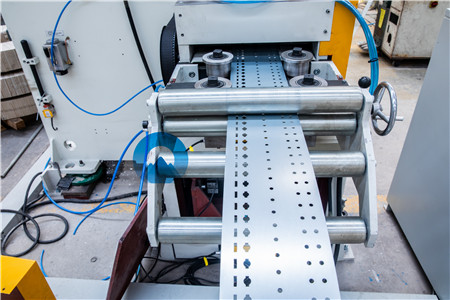

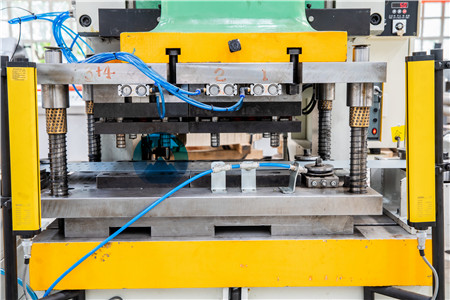

沖孔部分

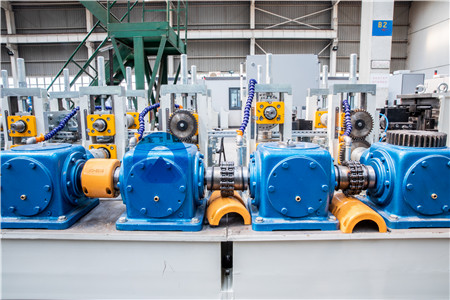

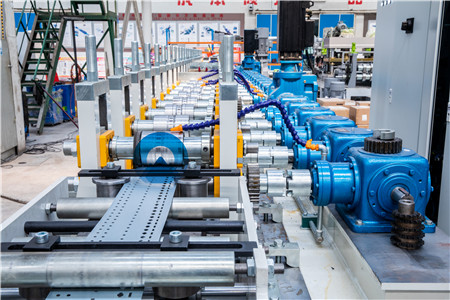

動力柜立柱成型部分
